scale-X™carbo结构化

固定床生物反应器

针对中试工艺规模生产

结构化的固定床生物反应器系统提供了不同的优势，例如低剪切力对细胞保护，细胞密度相比传统培养高出许多，台式规模自动化的系统可以进行浓缩，适用于快速工艺开发和经济高效的临床生产。

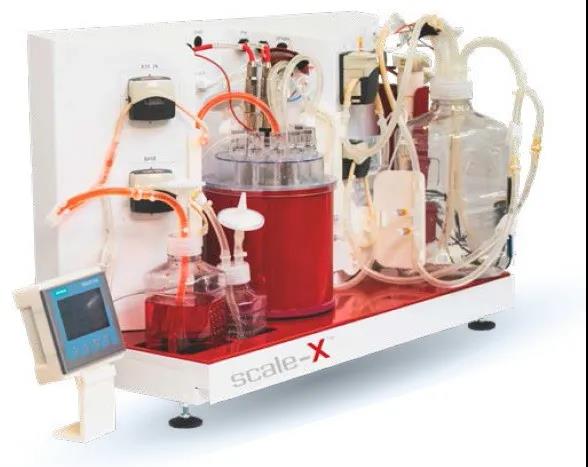

scale-X™carbo系统是模块化、可规模放大的生物反应器，设计用于制备疫苗和病毒载体。

经济效益

低占地的整合式系统，获得高细胞密度 & 病毒滴度

◀ 降低资本投资和生产成本

可靠性

细胞均匀地分布在整个固定床内

◀ 提供批次内和批次间的稳定生产

◀ 自动化工艺控制

可放大性

可预测的细胞和产物品质

◀ 降低工艺转移的风险

◀ 简化工艺开发

◀ 顺畅、规模放大

应用

◀ 病毒疫苗

◀ 病毒载体

◀ 溶瘤病毒

规模

◀ 10m²和30m²生长面积

◀ 适用于R&D到临床生产

---

自动化工艺控制

控制器

由于方案执行，并符合21 CFRPART11 和 Gamp5 标准参数开发和测试

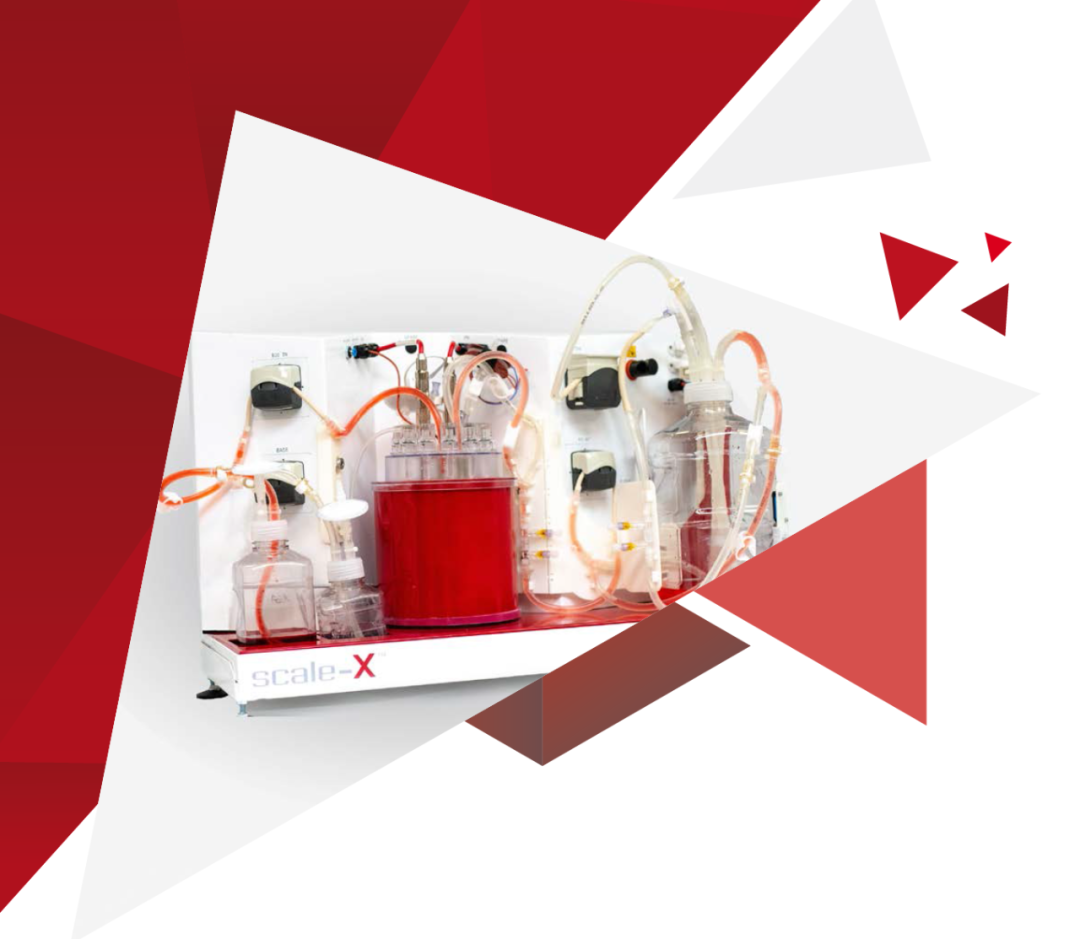

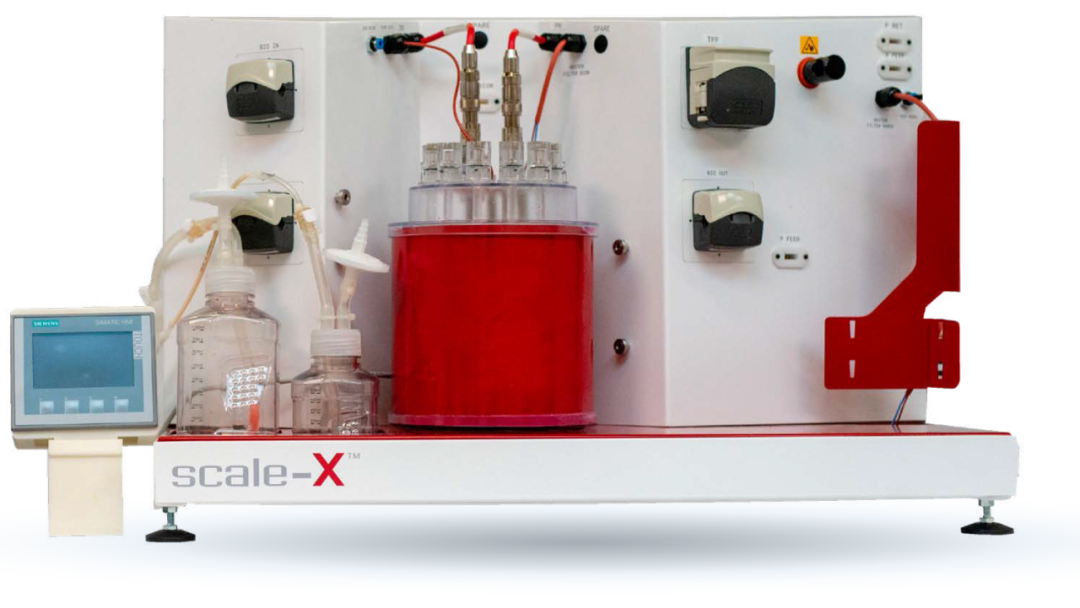

台式系统

可简单地在生物安全柜内使用，提供一次性使用部件的接插槽

传感器

pH、溶氧、温度、压力及液位

取样端口和取样夹

固定床和培养基取样用于细胞和代谢物趋势分析

快速访问界面

关键参数显示和手动泵控制

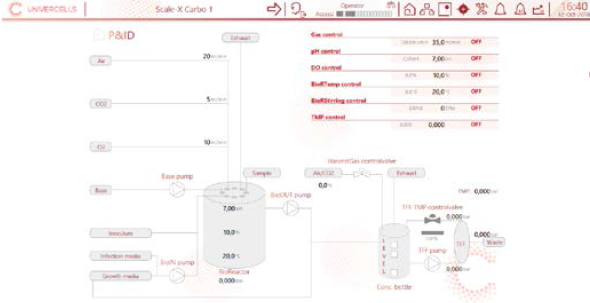

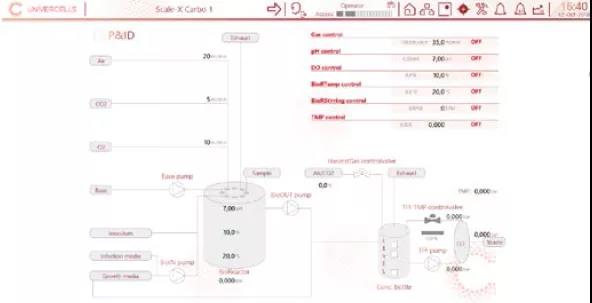

操作管理

移动式工作站&Wonderware© 系统平台

◀ 工艺方案上载

◀ 数据记录和报告

◀ 平行操作1或2个控制器

高密度固定床生物反应器

使用结构化设计的一次性使用生物反应器，实现可靠和可放大的生产

生长面积

以交替间隔网处理的微细织物，组合成螺旋卷式结构

◀ 快速、均匀的细胞贴壁

◀ 均匀的培养基液流和营养物可用性

在线浓缩

获得连续浓缩的收获液，简化纯化

中空纤维切向流过滤

◀ 即插即用，1300 cm²组件以及预组装歧管

◀ 自动化工艺控制

可规模放大的设计

◀ 恒定的液体线性流速，在固定床内均匀分布，确保顺畅的规模放大

◀ 无气泡通气机制，获得高气体传质效率，同时使应力最小化

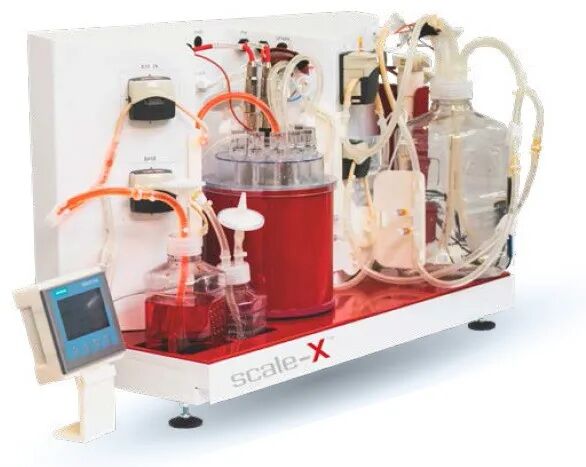

歧管和瓶子

用于培养基循环、自动化调节和取样的完整耗材套装

◀ 预先安装在生物反应器上的管路套装组件，简化搭建

---

实现强化的生产

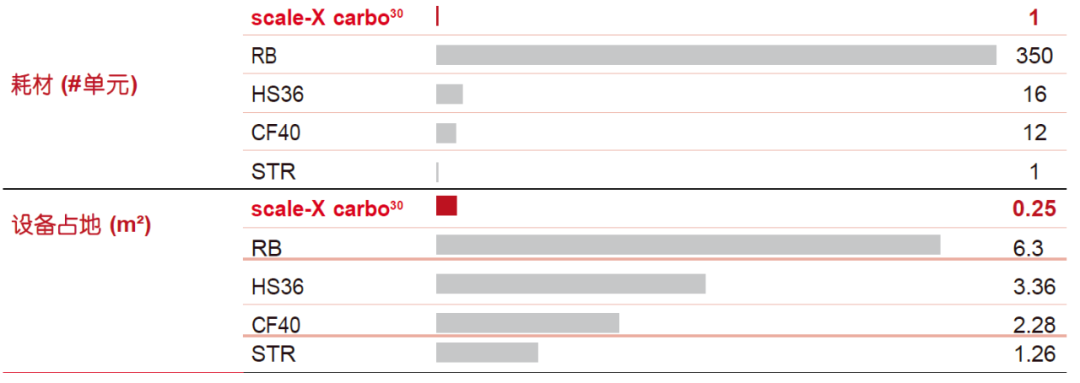

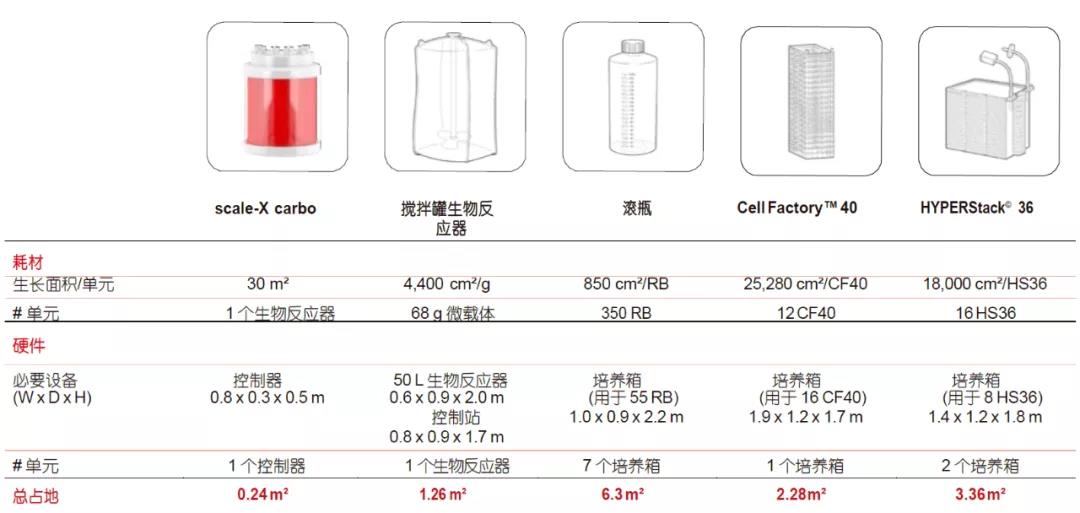

相比传统技术，scale-X carbo生物反应器可显著提高表面积/体积比：

◀  1.8 L工作体积内10 m²生长面积

◀  4.2 L工作体积内30 m²生长面积

经济高效和可靠的操作

◀  降低耗材、培养基和水电消耗

◀  简化的手动操作

优化资本投资

◀  简化的设备和基础设施

---

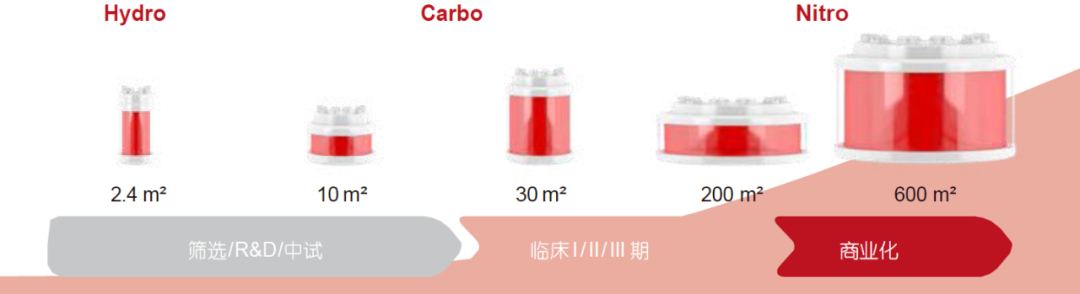

从开发到商业化阶段的更宽范围的解决方案

scale-X规格设计可确保从早期工艺开发到商业化生产的顺畅规模放大。固定床结构可在极低的占地内，为细胞培养提供高生长面积，同时在所有规模条件下提供相似的液流条件，从而确保可预测的细胞和产物品质。

scale-X carbo是R&D和临床使用空间的完美选择

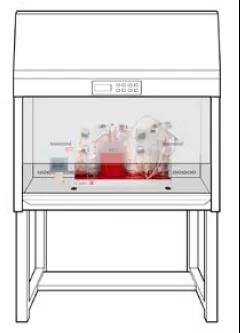

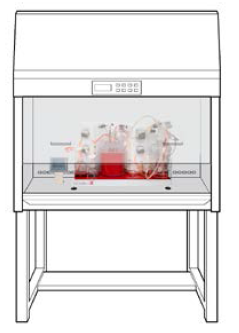

得益于极低的占地，scale-X carbo系统可在生物安全柜内使用，而可为R&D和临床应用提供所需的产能。

 ◀  800x300x500mm，总占地0.24m²

链接scale-X nitro至下游

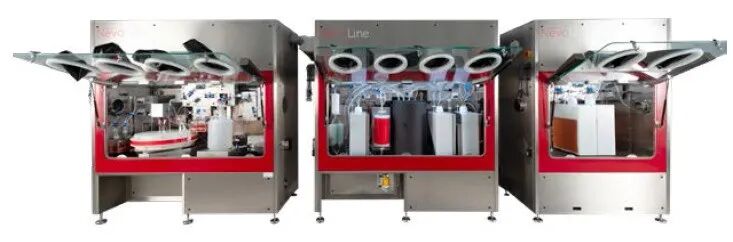

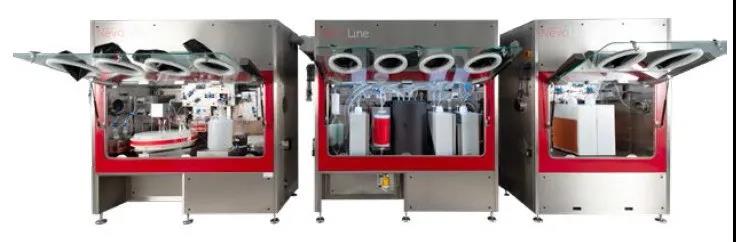

在NevoLine™生物生产平台中，这可为临床和商业化生产提供浓缩的产品原液。

 ◀ 工艺强化和链接可使工艺全含在10m²隔离器或生物安全柜内，以快速部署低资本支出设施。
